結構特點

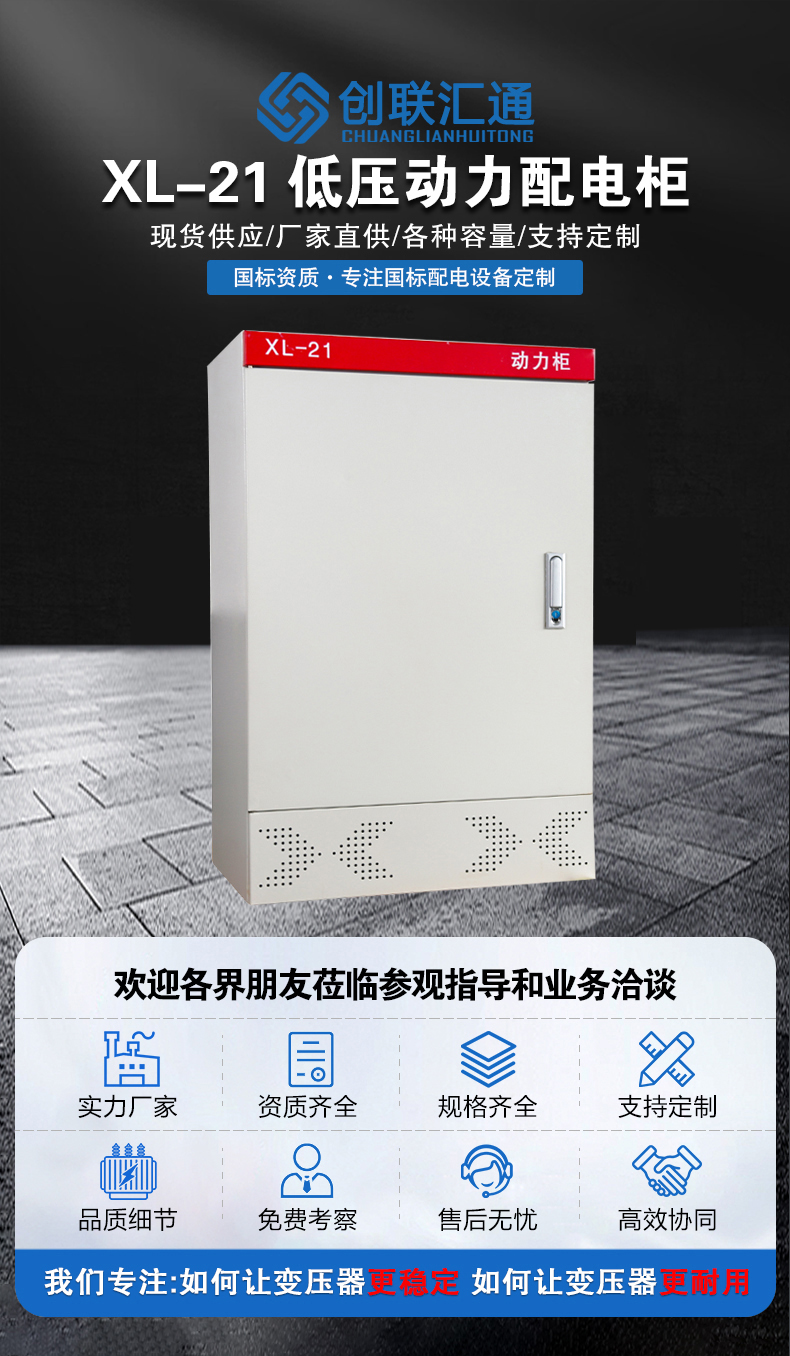

　　1、XL-21動力柜采用C型材或8MF型材組裝而成，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。框架及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。柜體零部件按模塊原理設計,通用化系數高，可以實行預生產,縮短制造周期，提高工作效率。

　　2、柜門與構架采用可卸活動鉸鏈相連，安裝、折卸方便。

　　3、安裝電器元件的儀表門其接地采用多股軟銅線與框架相連。柜內的安裝件與柜架用滾花墊圈連接，整柜構成完整的接地保護系統。

　　4、輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能，接觸器可采用直流保持。

　　5、受電主開關具有瞬間脫扣和熱磁脫扣保護可選，為與下一級主開關配合，取消瞬間保護避免了越級跳閘，具有自投、手動操作和自動切換功能，供用戶選用。

　　6、電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。

　　7、采用無聲運行交流接觸器，并具有節能功能。

　　8、饋電電路主開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護。

　　9、照明電路主開關具有瞬時、過載和漏電保護。

　　10、受電電路裝有電流表、電壓表。
