10kv scb10干式變壓器軌距
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-04-25 02:24:00
導讀：該系列 干式變壓器 材料優質、配方科學，采用先進的生產檢測設備按嚴格的工藝生產而成。產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼

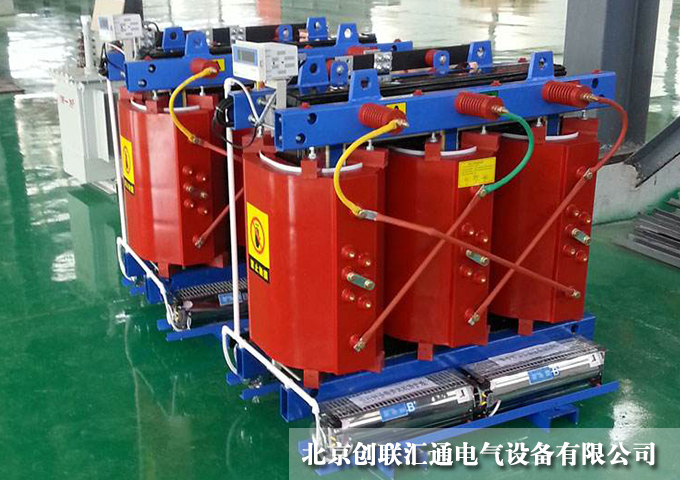

該系列干式變壓器材料優質、配方科學，采用先進的生產檢測設備按嚴格的工藝生產而成。產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
scb10干式變壓器特點：
相對于油式變壓器，scb10干式變壓器因沒有油，也就沒有火災、爆炸、污染等題目，故電氣規范、規程等均不要求scb10干式變壓器置于單先房間內。特別是新的系列，SCB9 系列三相環繞糾纏式變壓器，SCB10 系列三相箔式變壓器SCB9 系列三相箔式變壓器。其電壓等級一般都在6-35KV 范圍內，較大容量可達25MVA。現結合SC 系列三相環繞糾纏式變壓器，對scb10干式變壓器的特點及安裝調試做具體闡述。損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于統一配電室內創造了前提。
10kv scb10干式變壓器軌距圖：
| 規格型號 | 電壓組合 | 空載 | 負載 | 短路 | 空載 | 主機 | 外形尺寸（mm） | 軌距 | |||
| 高壓（KV） | 分接 | 低壓（KV） | 損耗（W） | 損耗 | 阻抗 | 阻抗 | 重量（kg） | 長（L）×寬(w)×高（H） | 長（L）×寬(w)×高（H） | （mm） | |
| （%） | （W） | （%） | （%） | （無防護外罩） | （有防護外罩） | ||||||
| SCB10-100 | 6 | 2. +5 | 0.4 | 360 | 1570 | 4 | 1.7 | 750 | 1050×600×1000 | 1300×1100×1500 | 550×550 |
| SCB10-160 | 6.3 | ±2×5 | 480 | 2130 | 1.5 | 950 | 1120×770×1100 | 1400×1100×1500 | 710×660 | ||
| SCB10-200 | 6.6 | 550 | 2530 | 1.3 | 1150 | 1160×770×1150 | 1450×1100×1500 | 710×660 | |||
| SCB10-250 | 10 | 640 | 2760 | 1.3 | 1350 | 1220×770×1200 | 1500×1150×1500 | 710×710 | |||
| SCB10-315 | 10.5 | 790 | 3470 | 1.1 | 1600 | 1260×770×1250 | 1550×1150×1550 | 710×710 | |||
| SCB10-400 | 11 | 880 | 3990 | 1.1 | 1750 | 1320×770×1300 | 1600×1150×1600 | 710×710 | |||
| SCB10-500 | 1040 | 4880 | 1 | 2050 | 1360×820×1350 | 1650×1200×1650 | 760×710 | ||||
| SCB10-630 | 1170 | 5960 | 6 | 0.9 | 2400 | 1420×820×1400 | 1700×1200×1700 | 760×710 | |||
| SCB10-800 | 1360 | 6960 | 0.75 | 2800 | 1500×980×1550 | 1850×1250×1800 | 920×820 | ||||
| SCB10-1000 | 1590 | 8130 | 0.65 | 3200 | 1550×980×1600 | 1850×1250×1850 | 920×820 | ||||
| SCB10-1250 | 1880 | 9690 | 0.6 | 3800 | 1600×980×1650 | 1900×1250×1900 | 920×820 | ||||
| SCB10-1600 | 2200 | 11730 | 0.6 | 4500 | 1700×980×1700 | 1950×1250×1950 | 920×820 | ||||
| SCB10-2000 | 2740 | 14450 | 0.5 | 5600 | 1800×980×1800 | 2000×1300×2100 | 920×920 | ||||
| SCB10-2500 | 3240 | 17170 | 0.45 | 6300 | 1850×980×1900 | 2100×1300×2300 | 920×920 | ||||
北京創聯匯通電氣設備有限公司是一家專業從事配電變壓器，成套設備定制設計、委托加工生產、營銷及售后服務為一體的綜合性電力服務企業，目前擁有六大關聯公司(山東省創聯匯通電氣有限公司、河南創聯匯通電氣有限公司、陜西創聯匯通電氣設備有限公司、四川省創聯匯通電氣設備有限公司、新疆創聯匯通電氣有限公司、湖南省創聯匯通電氣有限公司)。公司擁有先進的變壓器生產設備和一流的檢測手段，匯聚一批變壓器研發生產、營銷為一體的高素質服務團隊，以強勁實力立足變壓器研發前沿。更多詳情咨詢郵箱： wang001_bjclht@163.com
