scb9 scb10 干式變壓器結構特點
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-04-16 08:55:42
導讀：干式變壓器在各大領域中都是廣泛應用的，可以大家對它的結構特點有什么了解嗎？今天就已 scb9干式變壓器 ，scb10干式變壓器為例來講解下： 一.鐵芯 采用優質冷軋晶粒取向硅鋼片，

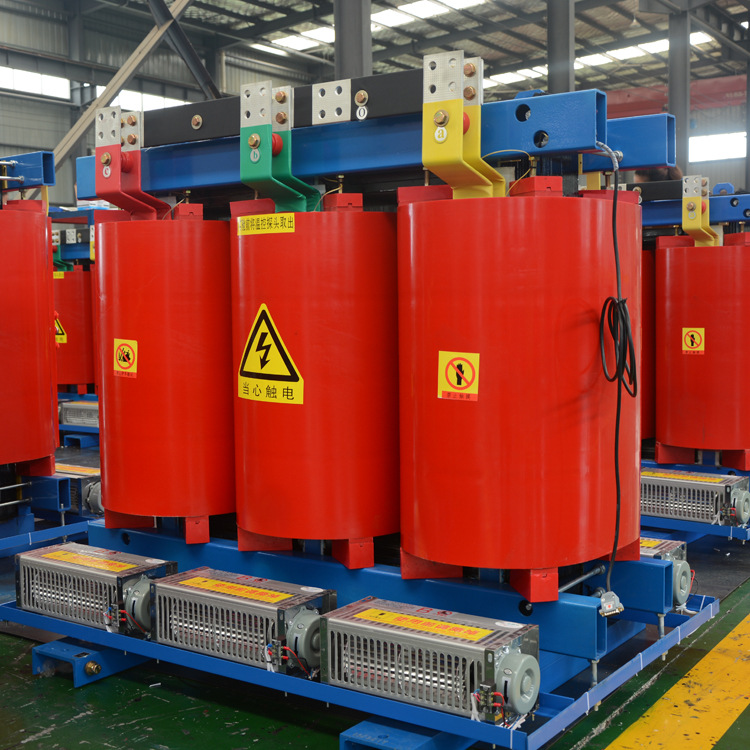

干式變壓器在各大領域中都是廣泛應用的，可以大家對它的結構特點有什么了解嗎？今天就已scb9干式變壓器，scb10干式變壓器為例來講解下：
一.鐵芯
一.鐵芯
采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全傾斜接頭，使磁通量沿硅鋼片的接合方向通過。
繞組
有以下內容：
（1）繞線型
（2）環氧樹脂加石英砂填充和澆注
（3）玻璃纖維增??強環氧樹脂澆鑄（即薄絕緣結構）
（4）多股玻璃浸漬環氧樹脂纏繞型（通常使用3種，因?yàn)樗梢杂行У胤乐節沧渲_裂并提高設備的可靠性）
（1）高壓繞組
通常，使用多層圓柱形或多層分段結構。
（2）低壓繞組
層或箔結構
1.干式變壓器形式：
1.開放式。它是一種常用的形式，它的身體與大氣直接接觸。
適應相對干燥潔凈的房間（當環境溫度為20度時相對濕度不應超過85％），一般有兩種冷卻方式：空氣自冷卻和空氣冷卻。
2，封閉式。主體處于封閉的外殼中，不與大氣直接接觸。 （由于密封。散熱條件差。主要用于采礦，是防爆型）
3，鑄造類型。環氧樹脂或其他樹脂澆鑄作為主要絕緣材料，結構簡單，體積小。適用于容量較小的變壓器。
二，干式變壓器的特點和結構
與油式變壓器相比，干式變壓器沒有火災，爆炸，污染等問題，因此電氣規格和程序不要求干式變壓器放置在單先的房間內。特別是在新系列中，損耗和噪聲已經下降到一個新的水平，變壓器和低壓屏幕被放置在同一個配電室。
三，干式變壓器溫度控制系統
干式變壓器的安全運行和使用壽命在很大程度上取決于變壓器繞組絕緣的安全性和可靠性。繞組溫度超過絕緣耐受溫度，絕緣被破壞，這是變壓器不能正常工作的主要原因之一。因此，監控變壓器的運行速度及其報警控制非常重要。
四，干式變壓器保護
干式變壓器可根據環境特性和保護要求從不同的外殼中選擇。 IP23保護套通常用于防止直徑大于12mm的固體異物和大鼠，蛇，貓和鳥等小動物，這些動物會引起短路停電等惡性故障，并為帶電部件提供安全屏障。如果變壓器需要安裝在室外，IP23是可選的。除上述IP20防護功能外，保護外殼還可防止水滴進入垂直線的60°范圍內。但是，IP23外殼會降低變壓器的制冷量，選擇時要注意降低其工作容量。
五，干式變壓器冷卻方式
干式變壓器冷卻方式分為自然風冷（AN）和強制風冷（AF）。當自然風冷時，變壓器可以在額定容量下連續運行很長時間。強制風冷時，變壓器輸出容量可提高50％。適用于間歇性過載運行或緊急事故過載運行;由于過載時過載和負載電壓升高，處于非經濟運行狀態，因此不應進行連續連續過載運行。
六.干式變壓器的過載能力
干式變壓器的過載能力與環境溫度，過載前的負載條件（啟動負載），變壓器的絕緣散熱，加熱時間常數有關。如有必要，可以從制造商處獲得干負荷過載曲線。
目前，中樹脂絕緣干式變壓器的年產量已達到10,000 MVA，成為世界上干式變壓器產量和銷量較大的家之一。具有低噪音（2500kVA配電變壓器噪聲已控制在50dB以內），節能（空載損耗降低25％）SC（B）9系列的推廣應用，使得我干式變壓器性能指標及其應用制造技術已達到世界先進水平。
隨著干式變壓器的推廣應用，其制造技術也取得了長足的進步?？梢灶A(yù)見，未來的干式變壓器將在以下幾個方面得到進一步發展。
1.節能低噪：隨著新型低成本硅鋼片的推出，鋁箔繞組結構，階梯鐵芯接頭，環保要求，噪聲深入研究，以及計算機優化設計，新材料，引入了新的流程和新技術。將使未來的干式變壓器更節能，更安靜。
2，高可靠性：提高產品質量和可靠性，將是人們不懈的追求。
（1）環境特性認證：基于歐洲標準HD464，干式耐候性（C0，C1，C2），耐環境性（E0，E1，E2）和耐火性（F0，F(xiàn)1，F(xiàn)2）的特性研究變壓器。有認證。
3，大容量：從50~2500kVA配電變壓器型干式變壓器，到10000~20000kVA / 35kV電力變壓器擴容，隨著城市電力負荷的不斷增加，城市網絡變電站越來越深入城市中心，居民區，大型廠礦等負荷中心，35kV大容量社區中心電力變壓器將得到廣泛應用。
4.多功能組合：從單個變壓器到多功能組合變壓器，帶風冷，保護外殼，溫度計算機接口，零序變壓器，電能計量，封閉母線和側出口。
5，多場開發：從配電變壓器，到電廠電力變壓器，勵磁變壓器，地鐵牽引整流變壓器，大電流電爐變壓器，核電站，船舶和石油生產平臺等特種變壓器和多 - 用途區域。其中，城市地鐵和軌道交通干式牽引變壓器有三級電壓分別為10,20和35kV，容量分別為800,2500和3300kVA。減少諧波污染，從12脈沖整流到24脈沖整流;世界上較大的長江三峽840,000千瓦發電機勵磁變壓器由順德工廠研制成功，并通過了家認可。
可以預見，21世紀配電變壓器將是一種樹脂絕緣干式變壓器，具有優越的性能，低噪音和節能。
七，干變壓器過載能力
干式變壓器過載能力和環境溫度，過載前的負載條件（啟動負載），
變壓器的絕緣散熱與加熱時間常數有關。如有必要，可以從制造商處獲得干燥變化的干負荷曲線。如何使用其過載能力？作者提出了兩點供參考：
1.可以適當減少選擇計算變壓器容量：充分考慮某些鋼軋，焊接設備等短期沖擊過載的可能性 - 嘗試通過使用干式強過載能力來降低變壓器容量變壓器;不均勻的負荷場所，如夜間照明住宅區，文化娛樂設施，空調和日光商場等，可以充分利用其過載能力，適當降低變壓器容量，使其主力運行時間是滿載或短期過載。
2.它可以減少備用容量或單元數量：在某些地方，變壓器的備用系數要求很高，這使得項目的變壓器可選并具有大量的單元。考慮到備用容量，可以壓縮干變的過載能力;在確定備用單元的數量時也可以減少它。當變壓器處于過載運行狀態時，請務必監控其工作溫度：如果溫度升至155°C（發出報警），應采取減載措施（減去一些次級負載），以確保主電源安全供電。
大家對SCB9干式變壓器,SCB10干式變壓器的結構特點了解了嗎？如有更多咨詢請投遞郵箱： wang001_bjclht@163.com
