電力變壓器的選用
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-10-06 03:50:20
導讀：一、負荷性質 1、有大量一級或二級負荷時，宜裝設二臺及以上變壓器，當其中任一臺變壓器斷開時，其余變壓器的容量能滿足一級及二級負荷的用電。
一、負荷性質
1、有大量一級或二級負荷時，宜裝設二臺及以上變壓器，當其中任一臺變壓器斷開時，其余變壓器的容量能滿足一級及二級負荷的用電。一、二級負荷盡可能集中，不宜太分散。
2、季節性負荷容量較大時，宜裝設專用變壓器。如大型民用建筑中的空調冷凍機負荷、采暖用電熱負荷等。
3、集中負荷較大時，宜裝設專用變壓器。如大型加熱設備、大型X 光機、電弧煉爐等。
4、當照明負荷較大或動力和照明采用共用變壓器嚴重影響照明質量及燈泡壽命時，可設照明專用變壓器。一般情況下，動力與照明共用變壓器。
二、使用環境

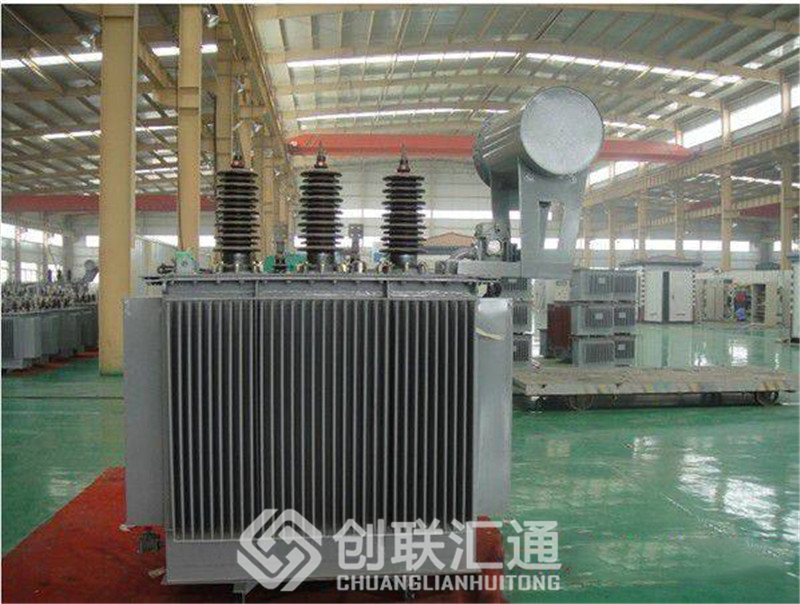

在正常介質條件下，可選用油浸式變壓器或干式變壓器，如工礦企業、農業的先立或附建、小區先立變電所等。可供選擇的變壓器有 S9、S10、SC（B）9、SC（B）10 等。
三、用電負荷
1、變壓器的容量，應綜合各種用電設備的設施容量，求出計算負荷（一般不計消防負荷），補償后的視在容量是選擇變壓器容量和臺數的依據。一般變壓器的負荷率85%左右。此法較簡便，可作估算容量之用。
2、 GB/T17468-1998《選用導則》中，推薦配電變壓器的容量選擇，應根據GB/T15164-94《油浸式電力變壓器負載導則》或GB /T17211-1998《干式電力變壓器負載導則》及計算負荷來確定其容量。上述二導則提供了計算機程序和正常周期負載圖來確定配電變壓器容量。
