箱式變電站結構特性你知道多少？
文章來源:北京創聯匯通電氣 ????? 發布時間： 2017-06-28 08:29:23
導讀：箱式變電站 的箱體是由：底座、外殼、頂蓋三部分構成。底座一般用槽鋼、角鋼、扁鋼、鋼板等，組焊或用螺栓連接固定成形； 箱式變電站 為滿足通風、散熱和進出線的需要、還應在

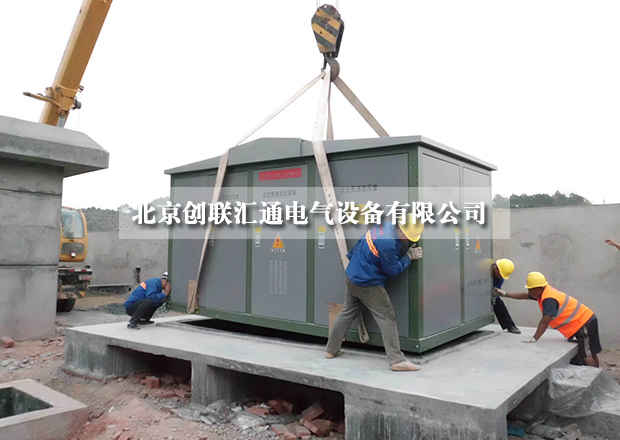

箱式變電站的箱體是由：底座、外殼、頂蓋三部分構成。底座一般用槽鋼、角鋼、扁鋼、鋼板等，組焊或用螺栓連接固定成形；箱式變電站為滿足通風、散熱和進出線的需要、還應在相應的位置開出條形孔和大小適度的圓形孔。箱體外殼、頂蓋槽鋼、角鋼、鋼板、鋁合金板、彩鋼板、水泥板等進行折彎、組焊或用螺釘、鉸鏈或相關的專用附件連接成形。
不管那種材料的箱變殼體，按標準要求必須具備：防曬、防雨、防塵、防銹，防小動物（如蛇）等進入的五防功能。歐式變電站的殼體為防止炎熱夏季強烈的日光輻射，其頂部一般都設有導熱系數較低的隔熱材料作填料。常用的填料有：巖棉板、聚苯乙烯泡沫塑料等。
在統一設計的傳統“組合式變電站”中，一般在殼體中也填充隔熱填料，這種方法大多數設計者已不在采用，這是因為：隔熱填料雖然能防止炎熱夏季強烈的日光輻射，同時也阻礙了變壓器運行時產生大量熱量的散發，所以設計者們除保留在殼體上沖百葉窗孔的方法外，同時采用加大散熱面積、加強空氣對流的方法散熱，同時還可減少制造成本。
箱式變電站的表面處里：表面處里的方法較多，中北方大多采用傳統的噴漆、烤漆、噴塑等方法進行處理；在中南方經濟發達地區，除采用上述方法外，還在水泥板結構的殼體外貼上彩色瓷磚，或貼貼面等方法進行表面處理，特別是置于住宅小區的箱變外觀，與當地建筑物的風格更加協調、統一。
一般來說，箱式變電站的總體布置主要有3種形式：拼裝式、組合式和一體式。拼裝式是指將高、低壓成套裝置及變壓器裝入金屬箱體拼裝而成。由于這種類型的箱式站整體性差、組裝工作量大，而且高度高、占地面積多，現在已經很少使用；
組合式的高、低壓配電裝置不使用現有的成套裝置，而是將高、低壓控制、保護電器設備直接裝入箱內，使之成為一個整體。由于總體設計是按照免維護型考慮的，箱內不需要操作走廊，這樣就減小了箱式站的體積，箱式變電站就是這種型式，組合式箱式站是目前普遍采用的型式；
一體式就是所謂的箱式變電站，它是以變壓器為主體，把熔斷器及負荷開關等設備裝在變壓器箱體內，構成一體式布置。這種型式的箱式變體積更小，其體積近似于同容量的普通型油浸變壓器，僅為同容量組合式箱式站體積的1/3左右。
考慮到拼裝式已經很少使用，如果按結構分類可以將箱式站分成組合式箱式站(歐式)和一體式箱式站(美式)兩大類。由于IEC標準(IECl330第1版95-11)高壓/低壓預裝變電站對箱式站的總體布置作了明確規定，規定為組合式布置。大家一定要根據自己的需求來選擇，如果您想要定制箱式變電站可以咨詢我們的官網（www.fthkg.com）在線客服進行咨詢了解。
